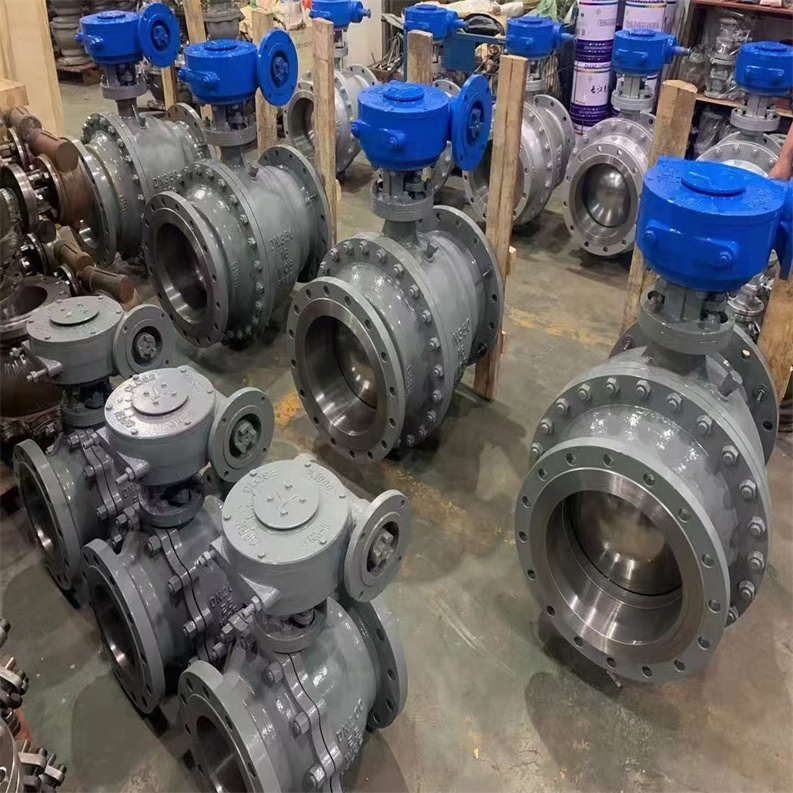

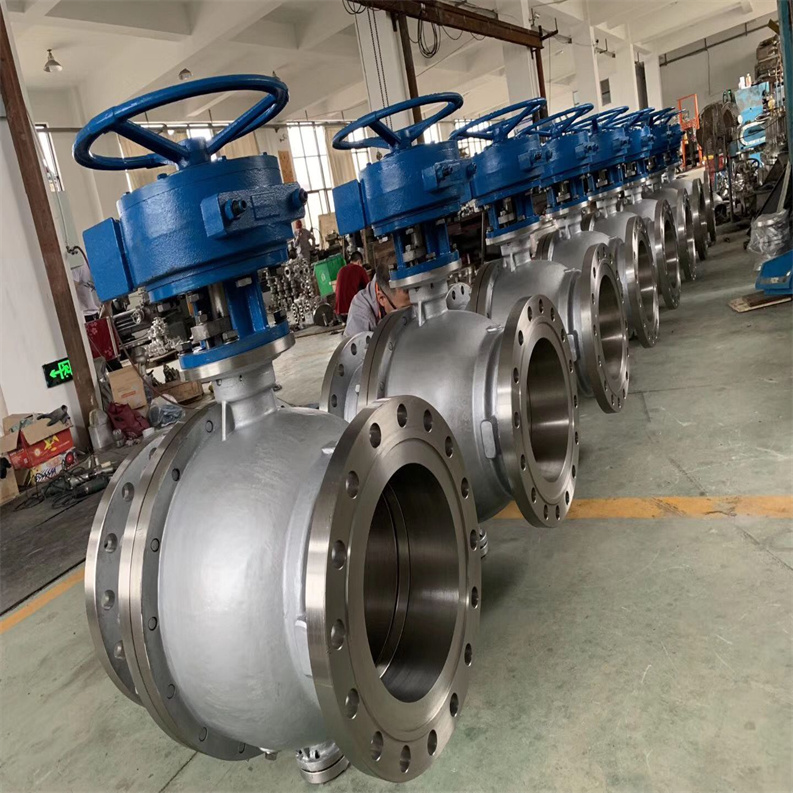

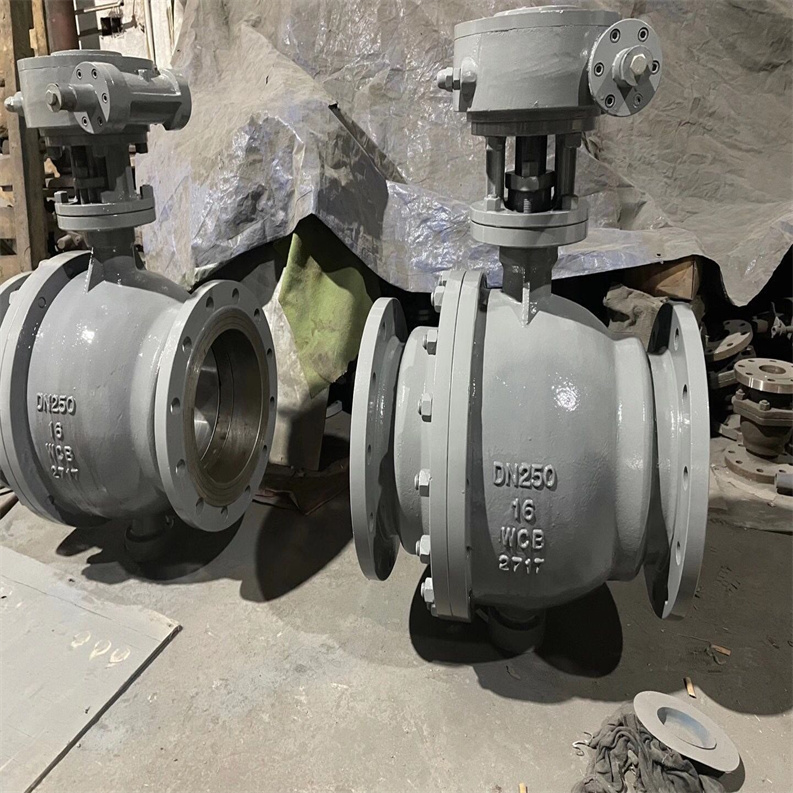

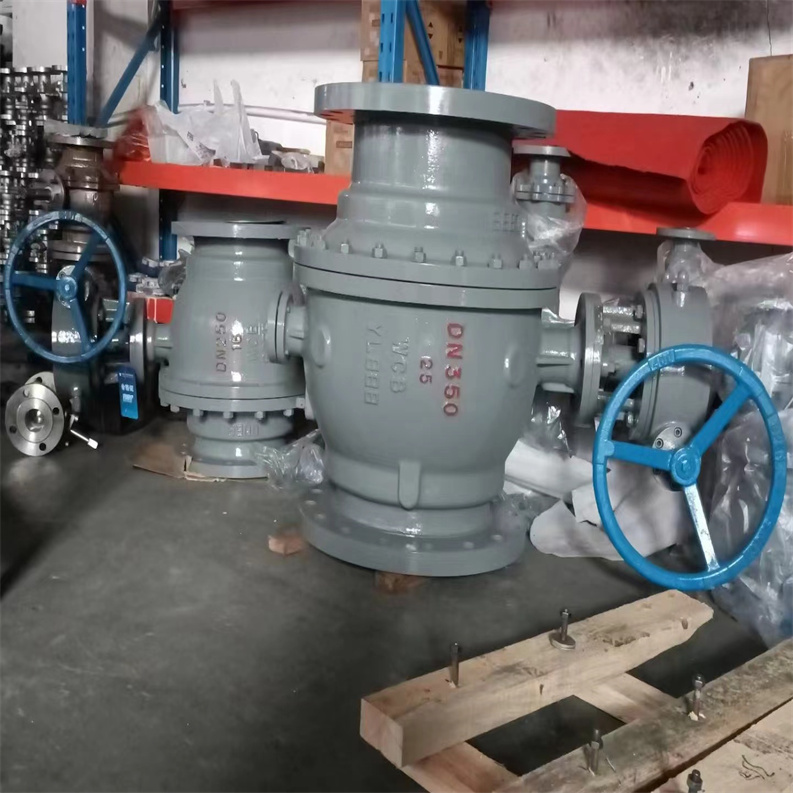

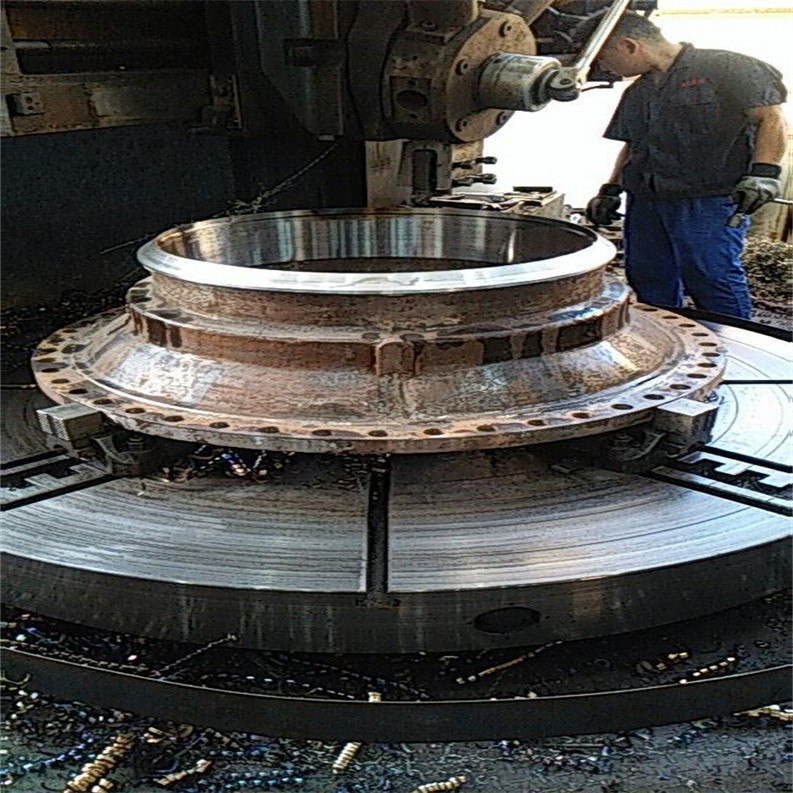

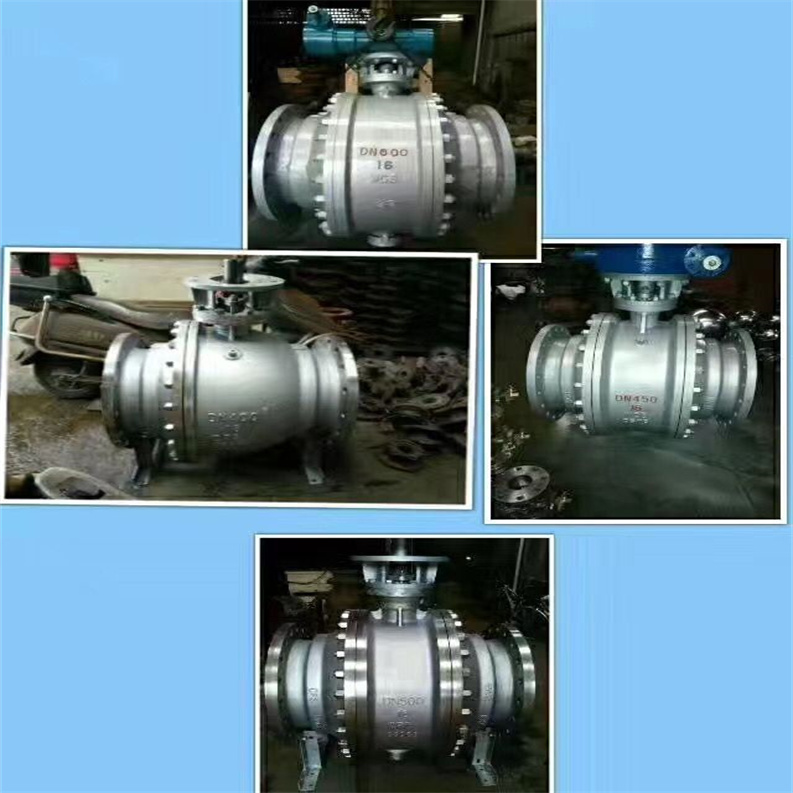

Q347F蝸輪固定式軟密封球閥技術規范 Q47F固定式球閥用于天然氣、油品、化工、冶金、城建、環保、制藥、食品等行業,其中抗硫系列產品適用于含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。是新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座不會承受過大的壓力,所以固定式球閥的轉矩小、閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。的彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封,因而安裝沒有流向限制,是雙向。 本閥有二塊式和三塊式兩種閥體結構,中法蘭用螺栓連接,密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內,鋼圈后部沒有彈簧保證閥座緊貼球體,保持密封。上下閥桿均沒有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接處位置。全通徑:閥門流量孔徑與管線內徑一致,以便管線清掃。 Q47型固定球閥是新一代高性能球閥,適用于長輸管線和一般工業管線,其安全,耐惡劣環境性等在設計時均已進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動式球閥相比,工作時管道中閥前流體壓力在球體上產生的作用力全部傳遞給上下軸承,球體不會移動,閥門密封靠彈簧和介質壓力推動閥座實現,因而閥座不會承受過大壓力,所以Q47型固定式球閥閥座變形小,操作力矩輕,密封性能可靠,使用壽命長。特別適用于高壓,大口徑的場合。 適用于Class150~Class2500、PN16~PN160的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選擇碳鋼、不銹鋼、合金鋼等閥門材質,高能閥門的固定球閥系列有鑄鋼,鍛鋼,不銹鋼,軟密封,硬密封,低溫等固定式球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。驅動裝置可選用手動、蝸輪傳動、氣動或電動。固定球閥一般采用法蘭連接,也可采用對焊連接。 球閥是用帶有圓形通孔的球體作為啟閉件,在閥桿驅動下球體圍繞閥桿中心作90度旋轉,完成啟閉功能。根據球閥的結構形式,主要有浮動球閥和固定球閥兩種;根據球閥的材料構成,主要有鑄鋼球閥、鍛鋼球閥兩種;根據球閥密封面的特點,主要有軟密封球閥和金屬硬密封球閥兩種;根據球閥閥體結構,主要有分體式固定球閥、上裝式固定球閥和三種。球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域,特別是在石油、天然氣、***儲備油庫以及煉油裂解裝置上廣泛應用。
二、Q347F蝸輪固定式軟密封球閥技術規范基本設計 閥門設計:GB/T 19672API 6D 形 式:直通對開式閥體直通三片式閥體 結構長度:GB/T 19672 ANSI B16.10 公稱壓力:PN1.6~10.0Mpa CLASS150~600Lb 連接形式:HG/T 20592 ANSI B16.5 使用溫度:-29~120℃ 適用介質:水、氣、油品等

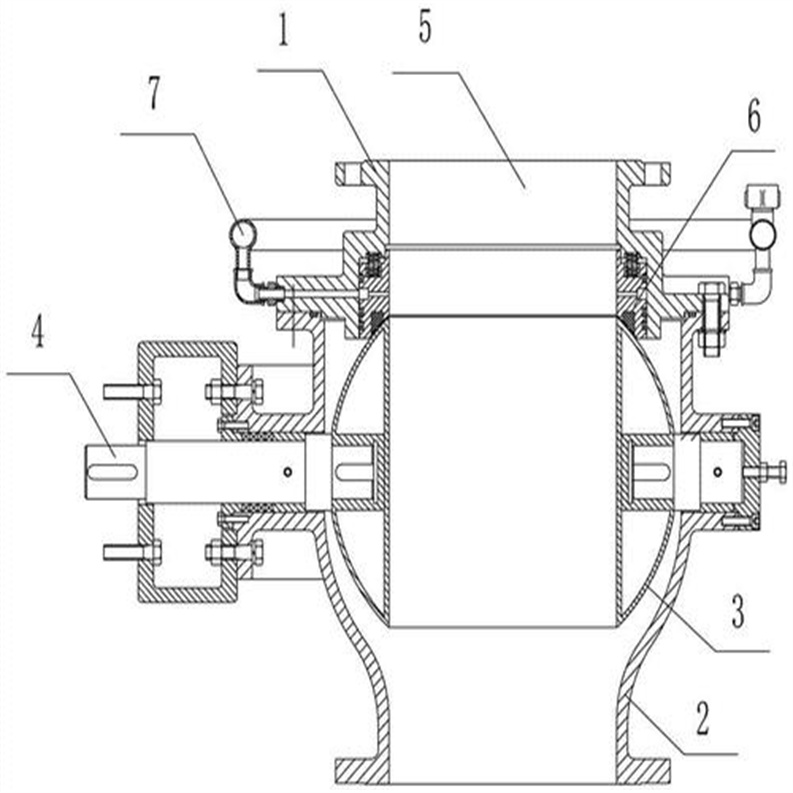

三、Q347F蝸輪固定式軟密封球閥技術規范工作原理和結構說明 本產品為法蘭式固定球結構。它的啟閉件為一個球體,利用球體繞閥桿旋轉 90°實現的開啟和關閉的目的。每臺閥有兩個閥座密封圈,每個方向都能密封,因而沒有流向限制,是雙向閥。中法蘭用螺柱連接,上下閥桿均設有滑動軸承,減少摩擦,使操作省力、平穩。下閥桿底部設有調整墊片,保證球體與密封圈的接觸位置。密封圈采用聚四氟乙烯鑲嵌入閥座支撐圈,閥座后部設有彈簧保證低壓時閥座預緊力,保證密封。閥座預緊組件具有自緊特性,實現上游密封。 閥座密封圈的材料為RPTFE(增強聚四氟乙烯),具有摩擦系數小,性能穩定,不易老化等優點。 本批閥門具有安全防火功能,非金屬四氟乙烯鑲在閥座上面,低壓時靠裝配調整兩閥座密封圈,使之貼近球體,靠四氟乙烯圈密封;高壓時,由介質推動閥座,四氟圈和金屬閥座同時密封。當事故起火時,四氟密封圈遇高溫升華,失去密封作用,這時金屬的閥座密封圈就可以暫時密封。 防靜電結構:在閥桿與球體的接觸部位,設有彈簧頂著一個鋼珠,保持閥桿與球體始終接觸,從而使球體防靜電。 防閥桿飛出機構:閥桿是采用下壓式結構,在壓蓋和填料松動的情況下,閥桿也不可能飛出。 泄壓裝置:當閥門中腔壓力升高到大于管道壓力時,中腔壓力會自動推開閥座,使之脫離球體,把中腔的高壓泄到管道中去,從而保證了的安全。 閥門流量孔與管線徑一致,以便管線清掃。 蝸輪手動,蝸輪軸蓋上帶有方向指示盤,手輪順時針?lè)较蛐D(zhuǎn),關閉;手輪逆時針?lè)较蛐D(zhuǎn),開啟。(箭頭指向通道兩邊為閥門開啟)
Q347F蝸輪固定式軟密封球閥技術規范產品特點(1)操作省力:球體由上下軸承支撐,減少摩擦,消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。 (2)密封性能可靠:PTFE單性材料密封圈嵌于不銹鋼閥座內,金屬閥座尾端設有彈簧保證密封圈足夠的預緊力,閥門在使用過程中密封面磨損時,在彈簧作用下閥門繼續保證良好密封性能。 (3)防火結構:為防止由于驟熱或火災的出現,使聚四氟乙烯密封圈燒毀,發生較大泄漏,而助長火勢,在球體與閥座間設置防火密封環,在密封圈燒毀時,在彈簧力作用下,將閥座密封環迅速推向球體上,形成金屬與金屬密封,起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。 (4)自動泄壓功能:當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時,閥座后退脫離球體,達到自動泄壓的效果,卸壓后閥座自動復位。 (5)排泄管路:閥體上下均設置排泄孑L,可檢查閥座是否發生泄漏,在工作中,閥門處于全開或全關時,卸掉中腔壓力,可直接更換填料;可以排放中腔滯留物,減少介質對閥門的污染。輔助密封設置系統(客戶需要請?jiān)谟嗁?gòu)時說明) (6)本閥門設計有輔助的閥座緊急密封系統,一旦密封受損或出現緊急十青況而不能密封時,通過輔助密封系統向密封面注射相應的密封劑即可修復密封面,達到緊急密封。當輸送的介質不潔或含有少量顆粒時,為保護密封面,確保達到可靠的密封,還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。 (7)廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
Q347F蝸輪固定式軟密封球閥技術規范主要零件及材質 | 序號 | 零件 名稱 | 普通碳 鋼系列 | 不銹鋼系列 | 低溫鋼系列 | 抗硫系列 | | GB標準 | NACE標準 | | 1 | 閥 蓋 | A216 WCB | A351 CF8、CF8M、CF3、CF3M | A352 LCB、 LCC+ENP | A216 WCB | A351 CF8M | | 2 | 螺 母 | A194 2H | A194 8 、8M | A194 4 | A194 2HM | A194 2HM | | 3 | 螺 柱 | A193 B7 | A193 B8、B8M | A320 L7 | A193 B7M | A193 B7M | | 4 | 墊 片 | 柔性石墨+不銹鋼 | | 5 | O形圈 | 氟橡膠 | | 6 | 彈 簧 | INCONEL X-750 | | 7 | O形圈 | 氟橡膠 | | 8 | O形圈 | 氟橡膠 | | 9 | 擋 圈 | PTFE | | 10 | 防火圈 | 石墨盤根 | | 11 | 閥座支撐圈 | A105+ HCr/ENP | A182 F304、F316、F304L、F316L | F182 F6a | A105+ HCr/ENP | A182、F316+ENP | | 12 | 閥 座 | PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK | | 13 | 止推墊片 | PTFE、或PTFE+柔性石墨 | | 14 | 鍵 | GB/T699 45、ASTM 1045 | | 15 | 閥桿 | A182 F6a | A182 F304、F316、F304L、F316L | A182 F6a | A182 F304 | A182 F316+ENP | | 16 | 防靜電裝置 | 不銹鋼組合件 | | 17 | 軸 套 | 304+PTFE | | 18 | 球 體 | A105+ HCr/ENP | A182 F304、F316、F304L、F316L | A352 LCB、 LCC+ENP | A105+ HCr/ENP | A351 CF8M+ENP | | 19 | 墊 片 | PTFE | | 20 | 軸 套 | 304+PTFE | | 21 | 螺 母 | A194 2H | A194 8 、8M | A194 4 | A194 2HM | A194 2HM | | 22 | 螺 柱 | A193 B7 | A193 B8、B8M | A320 L7 | A193 B7M | A193 B7M | | 23 | 底 蓋 | A105+ HCr/ENP | A182 F304、F316、F304L、F316L | A182 F6a | A105+ENP/A182 F3164+ENP | | 24 | 墊 片 | 柔性石墨+不銹鋼 | | 25 | 閥 體 | A216 WCB | A351 CF8、CF8M、CF3、CF3M | A352 LCB、 LCC+ENP | A216 WCB | A351 CF8M | | 26 | 墊 片 | 柔性石墨+不銹鋼 | | 27 | O形圈 | 氟橡膠 | | 28 | 上 蓋 | A105+ HCr/ENP | A182 F304、F316、F304L、F316L | A182 F6a | A105+ENP/A182 F3164+ENP | | 29 | 螺 釘 | A193 B7 | A193 B8、B8M | A320 L7 | A193 B7M | A193 B7M | | 30 | O形圈 | 氟橡膠 | | 31 | O形圈 | 氟橡膠 | | 32 | 填 料 | 柔性石墨/石墨盤根 | | 33 | 螺 母 | A194 2H | A194 8 、8M | A194 4 | A194 2HM | A194 2HM | | 34 | 螺 柱 | A193 B7 | A193 B8、B8M | A320 L7 | A193 B7M | A193 B7M | | 35 | 聯接盤 | A105+ HCr/ENP | A182 F304、F316、F304L、F316L | A182 F6a | A105+ENP/A182 F3164+ENP | | H 36 | 定位銷 | 不銹鋼 | | 37 | 螺 釘 | A193 B7 | A193 B8、B8M | A320 L7 | A193 B7M | A193 B7M | | 38 | 蝸輪箱 | 組合件 | | 39 | 注脂閥 | 同殼體材料 | | 40 | 排污閥 | 同殼體材料 | | 41 | 注脂閥 | 同殼體材料 | | | | | | | | | | | Q347F蝸輪固定式軟密封球閥技術規范技術規范 | 設計依據 | 國標系列 | 美標系列 | | 設計標準 | GB/T12237 | AP16D | ANSI B16.34 | | 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 | | 結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 | | 連接法蘭 | GB/T9113 JB/T79 HG20592 | ANSI B16.5、B16.47 | | 對焊端 | GB/T12224 | ANSI B16.25 | | 試驗和檢驗 | GB/T9092 | AP16D | AP1598 | Q347F蝸輪固定式軟密封球閥技術規范試驗壓力 | 壓力等級 | 試驗壓力(MPa) | | 公稱壓力(PN) | 磅級(Class) | 殼體試驗 | 密封試驗 | | 1.0 | - | 1.5 | 1.1 | | 1.6 | - | 2.5 | 1.76 | | 2.5 | - | 3.8 | 2.75 | | 4.0 | - | 6.0 | 4.4 | | 6.4 | - | 9.6 | 7.04 | | 10.0 | - | 15.0 | 16.5 | | 16.0 | | 24.0 | 17.6 | | 25.0 | | 37.5 | 27.5 | | 32.0 | | 48.0 | 35.2 | | 42.0 | | 58.8 | 46.2 | | - | 150 | 3.0 | 2.2 | | - | 300 | 7.6 | 5.6 | | - | 600 | 15.0 | 11.0 | | | 800 | 18.2 | 14.3 | | | 900 | 22.5 | 16.5 | | | 1500 | 35.0 | 27.5 | | | 2500 | 63.0 | 46.2 | | | 3500 | 84.0 | 61.6 | | | 4500 | 114.0 | 83.6 | | - | 10K | 2.4 | 1.5 | | - | 20K | 5.8 | 4.0 | Q347F蝸輪固定式軟密封球閥技術規范外形結構圖
PN1.6MPa主要連接尺寸用重量 | 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | | d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 489 | 591 | 686 | | L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 | | H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 | | 手動 | H1 | 75 | 85 | 95 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 698 | 840 | 1050 | 1100 | | E | - | - | - | - | - | - | - | - | - | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | | F | - | - | - | - | - | - | - | - | - | 350 | 350 | 400 | 420 | 400 | 420 | 400 | 410 | 650 | | W | 160 | 160 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | | Wt(Kg) | 4.5 | 5.7 | 7.0 | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 | 576 | 864 | 1280 | 1600 | 1600 | 4500 | | 電動 | H2 | - | - | - | - | - | - | - | - | 554 | 600 | 652 | 760 | 770 | 830 | - | 940 | 940 | 1115 | | L1 | - | - | - | - | - | - | - | - | 235 | 235 | 235 | 259 | 400 | 400 | - | 410 | 410 | 410 | | 氣動 | H3 | 215 | 240 | 264 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1127 | 1393 | 1468 | 1538 | 1538 | 1450 | | L2 | 200 | 270 | 270 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1060 | 1360 | 1360 | 1360 | 1360 | 2840 | PN2.5MPa主要連接尺寸用重量 | 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | | d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 489 | 591 | 686 | | L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 568 | 648 | 762 | 838 | 914 | 991 | 1143 | 1346 | | H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 | | 手動 | H1 | 75 | 85 | 95 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 698 | 840 | 1050 | 1100 | | E | - | - | - | - | - | - | - | - | - | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | | F | - | - | - | - | - | - | - | - | - | 350 | 350 | 420 | 420 | 400 | 400 | 400 | 410 | 650 | | W | 160 | 160 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | | Wt(Kg) | 4.5 | 5.7 | 7.0 | 15 | 24 | 30 | 55 | 87 | 118 | 255 | 370 | 533 | 640 | 1030 | 1524 | 2100 | 4200 | 5300 | | 電動 | H2 | - | - | - | - | - | - | - | - | 235 | 235 | 400 | 400 | 410 | 410 | - | 420 | 690 | 690 | | L1 | - | - | - | - | - | - | - | - | 74 | 350 | 350 | 420 | 420 | 400 | - | 400 | 410 | 650 | | 氣動 | H3 | 215 | 240 | 264 | 340 | 379 | 452 | 479 | 646 | 666 | 814 | 1002 | 1059 | 1150 | 1205 | 1250 | 1295 | 1390 | 1470 | | L2 | 200 | 270 | 270 | 405 | 405 | 574 | 574 | 756 | 756 | 1060 | 1060 | 1060 | 1360 | 1360 | 2840 | 2840 | 3300 | 3300 | PN4.0MPa主要連接尺寸及重量
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | | d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 489 | 591 | 686 | | L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 568 | 648 | 762 | 838 | 914 | 991 | 1143 | 1346 | | H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 | | 手動 | H1 | 75 | 85 | 95 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 698 | 840 | 1050 | 1100 | | E | - | - | - | - | - | - | - | - | - | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | | F | - | - | - | - | - | - | - | - | - | 350 | 350 | 420 | 420 | 400 | 400 | 400 | 410 | 650 | | W | 160 | 160 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | | Wt(Kg) | 4.5 | 5.7 | 7.0 | 15 | 24 | 30 | 55 | 87 | 118 | 255 | 370 | 533 | 640 | 1030 | 1524 | 2100 | 4200 | 5300 | | 電動 | H2 | - | - | - | - | - | - | - | - | 235 | 235 | 400 | 400 | 410 | 410 | - | 420 | 690 | 690 | | L1 | - | - | - | - | - | - | - | - | 74 | 350 | 350 | 420 | 420 | 400 | - | 400 | 410 | 650 | | 氣動 | H3 | 215 | 240 | 264 | 340 | 379 | 452 | 479 | 646 | 666 | 814 | 1002 | 1059 | 1150 | 1205 | 1250 | 1295 | 1390 | 1470 | | L2 | 200 | 270 | 270 | 405 | 405 | 574 | 574 | 756 | 756 | 1060 | 1060 | 1060 | 1360 | 1360 | 2840 | 2840 | 3300 | 3300 | 渦輪固定式球閥是一種在工業管道系統中廣泛使用的閥門,其主要功能是切斷或接通管路中的介質。它的名稱來源于其操作方式——通過渦輪傳動裝置來驅動閥桿,以及其閥體結構——球體被兩端的閥座固定,不能產生位移。這種設計使得閥門在高壓下也能穩定工作。正確的安裝是確保其長期可靠運行的關鍵前提。以下將系統性地介紹渦輪固定式球閥的安裝步驟與注意事項。
一、Q347F蝸輪固定式軟密封球閥技術規范安裝前的準備工作 充分的準備工作是成功安裝的基礎,可以避免許多后續問題。 1.閥門檢查與核對: *開箱后,首先應核對閥門的型號、規格、壓力等級、材質是否與管道設計要求一致。 *仔細檢查閥門外觀,確保閥體、法蘭、渦輪箱等部件無任何損傷,如裂紋、砂眼或嚴重的銹蝕。 *手動轉動渦輪裝置上的手輪,感受其是否靈活,有無卡澀感。檢查閥門啟閉指示是否清晰、準確。 *取下兩端的防護蓋或盲板,檢查閥腔內是否清潔,有無雜物或水分。確認球體表面和閥座密封面無劃傷或瑕疵。 2.管道系統準備: *安裝前,多元化確保待連接的管道內部已清潔,無焊渣、鐵屑、泥沙或其他任何異物。這些異物是導致閥門密封面損壞和內漏的主要原因。 *核對管道法蘭的尺寸、壓力等級、密封面形式(如突面RF、凹面FM等)是否與閥門法蘭相匹配。 *檢查管道法蘭的密封面是否平整、光潔,有無徑向劃痕或變形。輕微缺陷可用細砂紙打磨處理,嚴重者需更換。 3.工具與材料準備: *準備好合適的安裝工具,如扭矩扳手(至關重要)、套筒、梅花扳手、起重設備(針對大口徑閥門)、水平尺、清潔布等。 *準備好連接件,如螺栓、螺母、墊片。螺栓長度需確保在擰緊后能露出螺母2-3個螺距為宜。墊片應根據介質特性、溫度和壓力選擇合適的材質(如非石棉墊片、聚四氟乙烯墊片、金屬纏繞墊等)。
二、Q347F蝸輪固定式軟密封球閥技術規范安裝步驟與操作要點 安裝過程需遵循嚴謹?shù)牟襟E,確保對閥門不造成額外應力或損傷。 1.閥門就位與對中: *對于大口徑、較重的閥門,多元化使用吊裝設備或支撐架進行搬運,嚴禁利用渦輪箱或閥桿作為吊裝受力點。 *將閥門平穩地移至管道法蘭之間。在未連接前,不要拆除閥桿部位的防塵保護件。 *使閥門法蘭孔與管道法蘭孔自然對準。使用少量螺栓(如對角位置的2-4顆)輕輕帶入,起到初步定位作用。此時切勿擰緊。 2.法蘭連接與緊固: *放入選定的墊片,確保墊片居中,不偏斜。 *穿入所有螺栓,并用手?jǐn)Q上螺母,確保螺紋嚙合順暢。 *關鍵步驟:使用扭矩扳手,按照對角線、分多次、均勻擰緊的原則緊固螺栓。例如,首先將所有螺母用手?jǐn)Q緊,然后使用扭矩扳手,按對角線順序,分三輪(如額定扭矩的30%、60%、100%)逐步均勻加力至設計扭矩值。這一操作能有效防止因單邊受力導致的法蘭密封不嚴或閥門變形。具體的扭矩值應參考閥門或管道標準規范。 3.閥門操作機構的定位: *渦輪固定式球閥的渦輪傳動裝置通常可以相對閥體進行一定角度的旋轉調整,以方便操作者在一個舒適的位置進行開關。 *根據現場操作空間和習慣,確定渦輪箱手輪的受歡迎方位。松開渦輪箱與閥體連接處的定位螺栓或螺母,將渦輪箱旋轉至所需方向,然后重新緊固。 *調整完畢后,再次轉動手輪,確認閥門從全開到全關(通常為90度旋轉)的動作順暢,無任何干涉。全開和全關位置應明確,且有機械限位。
三、Q347F蝸輪固定式軟密封球閥技術規范安裝后的檢查與測試 安裝就位并非終點,多元化進行嚴格的檢查與測試。 1.外觀與操作復查: *檢查整個閥門與管道連接處,確認無可見的間隙或錯位。 *再次全行程操作閥門數次,感受并傾聽是否有異常摩擦、卡頓或噪音。啟閉應輕便靈活。 2.壓力測試(如適用): *對于重要管線或新系統,在投入運行前應進行系統壓力試驗。 *多元化注意:在進行壓力測試(尤其是強度試驗)時,閥門應處于部分開啟狀態(約45度),或者多元化將閥腔壓力安全泄放裝置考慮在內。這是因?yàn)楣潭ㄇ蜷y在關閉狀態下,中腔可能因介質受熱膨脹而產生異常升壓,存在風險。嚴禁在球閥兩端封閉且閥門全關的情況下進行系統試壓。 *進行密封試驗時,則需將閥門分別置于全關狀態,檢查閥門兩端密封性能。具體試驗方法需嚴格遵守相關安全規程和工程規范。 四、Q347F蝸輪固定式軟密封球閥技術規范重要的安全與維護注意事項
1.消除管道應力:安裝時,應確保管道系統自身的支撐良好,避免將管道的重量、熱脹冷縮產生的推力或拉力直接作用在閥門上。閥門不應作為管道的一個支撐點。 2.流向指示:大部分渦輪固定式球閥對介質流向無特殊要求,可雙向密封。但仍有部分閥門(如帶有單面密封結構的)有流向規定,安裝時需確認閥體上的箭頭方向與介質流向一致。 3.操作規范:只能通過渦輪箱上的手輪或配套的齒輪箱、電動/氣動執行器來操作閥門。嚴禁使用加長杠桿或沖擊工具強行操作,這會導致閥桿扭曲、渦輪機構損壞或密封面失效。 4.維護空間:安裝時應為閥門,特別是渦輪操作機構,預留足夠的日常操作和維護空間,便于人員接近和操作手輪。 5.環境考慮:如果閥門安裝在戶外或腐蝕性環境中,應考慮對渦輪傳動機構加裝防護罩,并定期進行潤滑保養。 總結來說,渦輪固定式球閥的安裝是一項需要細致和規范操作的工作。從安裝前的檢查,到安裝過程中的精準對中與均勻緊固,再到安裝后的功能驗證,每一個環節都直接影響著閥門的使用壽命和管道系統的安全。遵循上述步驟與要點,能夠?yàn)殚y門長期穩定運行奠定堅實的基礎。在實際操作中,始終應優先參考閥門制造商提供的具體安裝說明書和相關的工業管道安裝標準。
五、Q347F蝸輪固定式軟密封球閥技術規范安裝與維護 1、安裝 1.1安裝前應仔細核對閥門銘牌容,保證閥門類型、尺寸、閥座材料、使用溫度等額定值符合管道的使用情況; 1.2安裝前能對閥門所有連接處的螺栓進行檢查,保證其已均勻擰緊。并檢查填料是否壓緊而密封; 1.3安裝前應對管線進行清掃,去除管線中的油污、焊渣等雜質; 1.4閥門在搬運中應輕取輕放,禁止拋扔或跌落; 1.5大型閥門應安裝固定支架,保證閥門安裝后整條管線的穩定性和安全性; 1.6閥門安裝時應取下閥門兩端的防塵蓋; 1.7閥門往管線上安裝時,在法蘭間應墊進合適的密封墊片,取相應規格的螺栓把法蘭對角均勻擰緊; 1.8如閥門安裝后發現閥桿密封滲漏,可能是在運輸中震動和溫度變化引起填料變動,擰緊填料壓蓋螺母即可。并注意給填料加些潤滑油,可減輕操作力矩; 1.9安裝完后應對閥門驅動裝置進行檢查和測試。 2、儲存與維護 2.1在干燥通風的室,兩端應蓋上防塵蓋,以保證閥門的腔清潔; 2.2長期存放的閥門密封面應涂防銹油,并定期檢查。 2.3大型閥門存放在室外保管時,應支撐起來,不要與地面接觸,并用塑料薄膜覆蓋保護; 2.4長期存放閥門在重新使用時,應檢查填料是否失效,并對各傳動部位加注潤滑油; 2.5閥門在使用中應定期檢查以保持閥門的使用性能,包括定期擰緊閥門填料壓蓋螺母,以補償閥桿磨損。 2.6保持閥門的工作環境清潔,能延長閥門的使用壽命。 |
